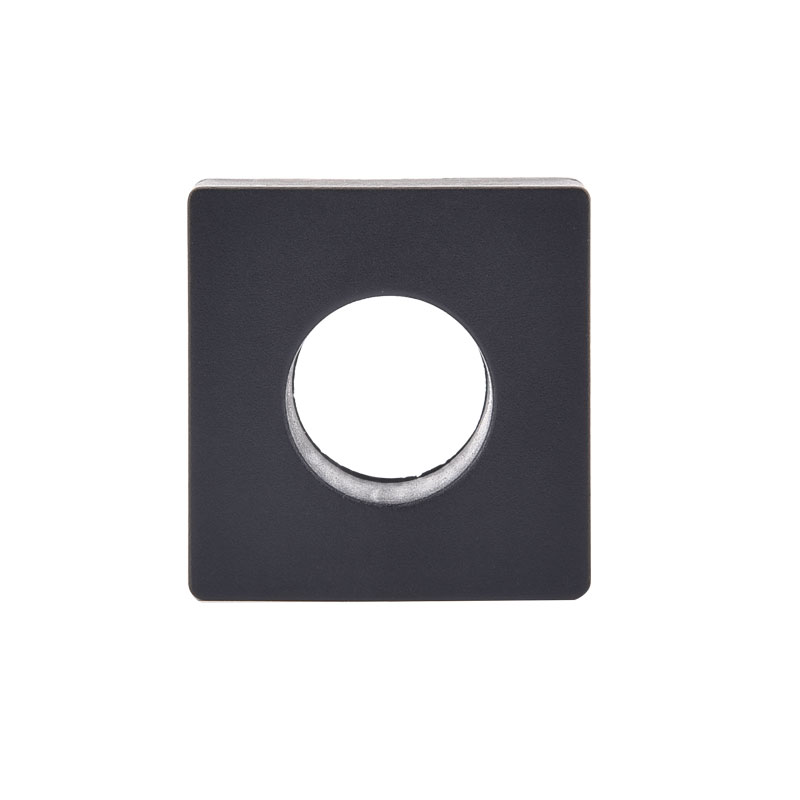

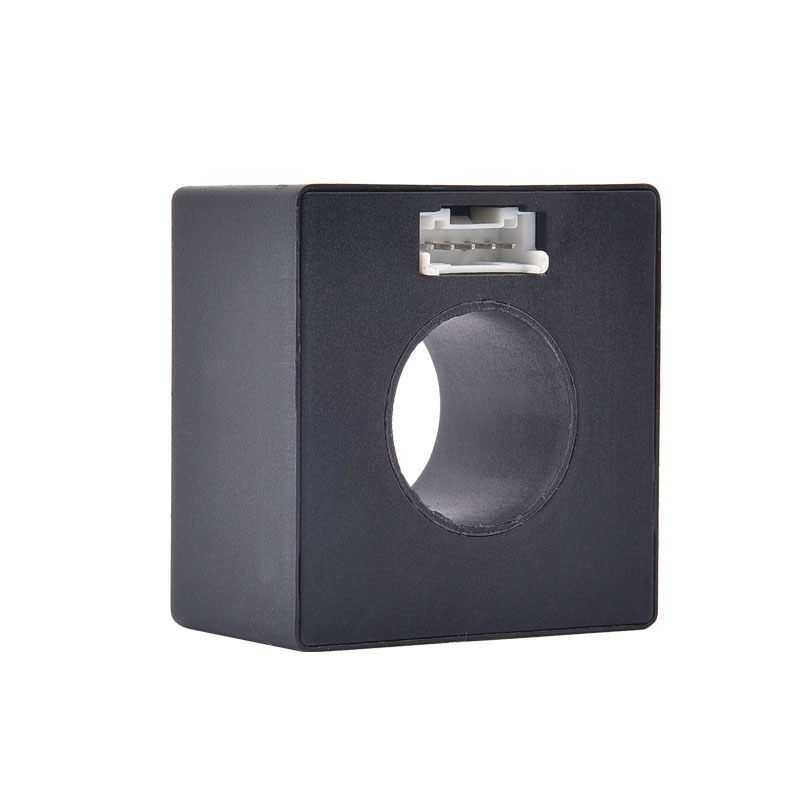

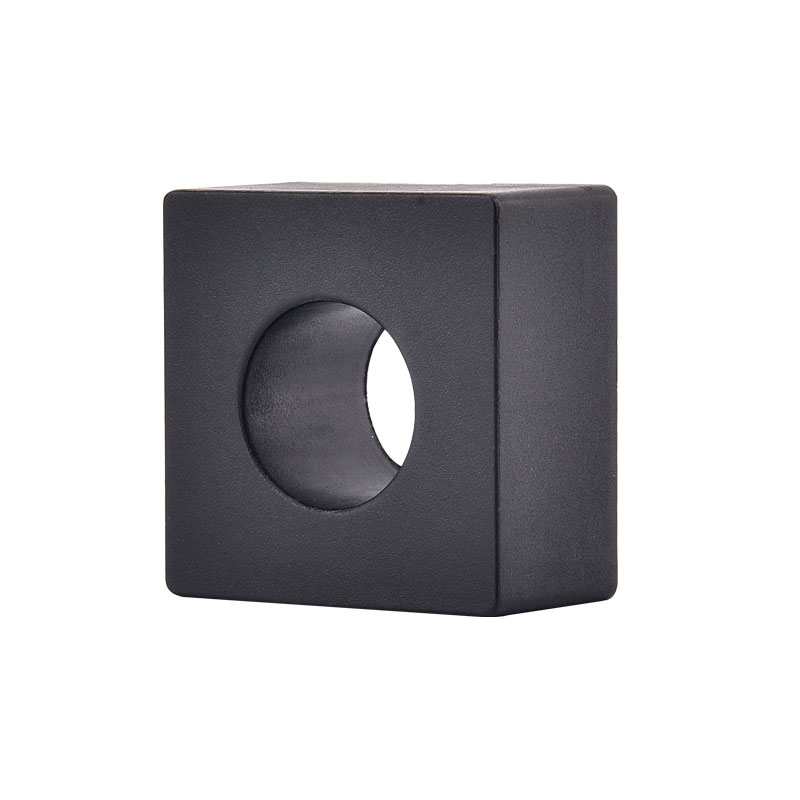

Δοκιμή απομόνωσης αισθητήρα διαρροής τύπου Β

Το Xinkong είναι ένας επαγγελματίας κατασκευαστής και προμηθευτής αισθητήρα διαρροής τύπου B-Type με πολυετή εμπειρία. Ο έλεγχος διαρροής απομόνωσης B-τύπου Β μπορεί να ανταποκριθεί σε πολλές εφαρμογές, αν ενδιαφέρεστε για τις ποιοτικές υπηρεσίες μας, μπορείτε να μας συμβουλευτείτε τώρα και θα σας επιστρέψουμε αμέσως. Ένα ελαττωματικό σύστημα μπορεί να γίνει επικίνδυνο για τους ανθρώπους ή να προκαλέσει πυρκαγιές. Πριν φτάσουν μέχρι τώρα, οι μονάδες ισχύος πρέπει να αποσυνδεθούν από το δίκτυο. Το ρεύμα διαρροής περιέχει εξαρτήματα DC και AC. Επομένως, είναι απαραίτητη μια μονάδα παρακολούθησης ευαίσθητης στην AC/DC.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το Xinkong είναι ένας κατασκευαστής και προμηθευτής αισθητήρων διαρροής διαρροής διαρροής τύπου Β, γνωστός για ποιοτική εξυπηρέτηση. Η Wenzhou Xinkong Import & Export Co., Ltd. είναι μια καινοτόμος επιχείρηση που ενσωματώνει την επιστημονική έρευνα, την παραγωγή και τις πωλήσεις. Το δίκτυο πωλήσεων της εταιρείας καλύπτει πολλές χώρες και περιοχές όπως η Ευρώπη και η Νοτιοανατολική Ασία και η ποιότητα και η εξυπηρέτηση των προϊόντων της παραλαμβάνονται καλά από τους πελάτες. Μπορείτε να είστε σίγουροι ότι θα αγοράσετε δοκιμή απομόνωσης στον αισθητήρα διαρροής τύπου Β από εμάς.

Χαρακτηριστικά

■ Ενιαία τροφοδοσία +5 V

■ Έξοδος υψηλού και χαμηλού επιπέδου

■ Λειτουργία αυτοελέγχου

■ Τοποθετημένο στην πλακέτα PCB

Αιτήσεις

■ Ανίχνευση σφάλματος εδάφους

■ Σταθμός φόρτισης ηλεκτρικού οχήματος

■ Ανίχνευση ρεύματος διαρροής μετατροπέα

Πρότυπο

■ Ισχύει για τις απαιτήσεις υπολειμματικού ρεύματος IEC 62752

■ Ισχύει για τις απαιτήσεις υπολειμματικού ρεύματος IEC 62955 για RDC-MD

■ Στοιχεία σχεδίασαν πλήρη-πλήρη ROHS/Reach

Επισκόπηση

Μια σημαντική λειτουργία ασφαλείας αυτών των συσκευών είναι η παρακολούθηση του ρεύματος διαρροής ολόκληρου του συστήματος από τις μονάδες ισχύος κατά της Γης. Ένα ελαττωματικό σύστημα μπορεί να γίνει επικίνδυνο για τους ανθρώπους ή να προκαλέσει πυρκαγιές. Πριν φτάσουν μέχρι τώρα, οι μονάδες ισχύος πρέπει να αποσυνδεθούν από το δίκτυο. Το ρεύμα διαρροής περιέχει εξαρτήματα DC και AC. Επομένως, είναι απαραίτητη μια μονάδα παρακολούθησης ευαίσθητης στην AC/DC.

Η μονάδα ανίχνευσης υπολειμματικού ρεύματος XKCA είναι ευρέως εφαρμόσιμη, ειδικά σε δημόσιους σταθμούς φόρτισης για ηλεκτρικά οχήματα, ηλεκτρικές μοτοσικλέτες, ηλεκτρικά ποδήλατα, τέλη φόρτισης και διαχείριση της ασφάλειας. Προσφέρει απλή χρήση και εύκολη εγκατάσταση.

Τυπικό σχήμα εφαρμογής:

Ορισμός PIN:

Αριθμός PIN	Σύμβολο	Τύπος καρφίτσας	Λειτουργίες
1	VDD	Εξουσία	Τροφοδοσία Ενότητας, Τυπική Τάση 5VDC Εισαγωγή τάσης που απαιτείται για να είναι εντός 4.85 ~ 5.15VDC, δυνατότητα εξόδου ισχύος> 100mA Ripple ρεύματος ≤ 150mv
2	ΤΑΞΙΔΙ	ΠΑΡΑΓΩΓΗ	Όταν το υπολειμματικό ρεύμα υπερβαίνει το κατώφλι, το επίπεδο εξόδου αλλάζει από κάτω σε υψηλά
3	ΑΕΔ	Εξουσία	Εδαφος
4	Αραιωμένος	ΕΙΣΑΓΩΓΗ	Όταν ο πείρος αυτός διεξήχθη στο 0VDC, η ενότητα θα υπολογίσει τη μετατόπιση μηδενικού σημείου και θα αποθηκεύσει την τιμή για να εγγραφεί στο MCU για να ολοκληρώσει τη λειτουργία βαθμονόμησης. Όταν χρησιμοποιείτε τη λειτουργία CAL, το κύριο κύκλωμα πρέπει να αποκοπεί για να εξασφαλιστεί ότι δεν υπάρχει υπολειμματικό ρεύμα ροής
5	ΔΟΚΙΜΗ	ΕΙΣΑΓΩΓΗ	Πριν ξεκινήσετε τη φόρτιση, εκτελέστε μια δοκιμή προσομοίωσης στο προϊόν μέσω αυτού του PIN για να επαληθεύσετε εάν το προϊόν λειτουργεί κανονικά

Χαρακτηριστικά ηλεκτρικής/αξιοπιστίας:

	Απανθρακώνω	Εορτασμός	Τύπος	Μέγιστος	Μονάδα
1	Πρωτογενές ονομαστικό ρεύμα RMS (1 φάση / 3 φάση)		32	80	A
2	Τάση τροφοδοσίας	4.85	5	5.15	V
3	Σχετική υγρασία			95	%
4	Θερμοκρασία λειτουργίας περιβάλλοντος	-40		+105	℃
5	Θερμοκρασία αποθήκευσης περιβάλλοντος	-20		+65	℃
6	Κατανάλωση ενέργειας			≤110	MW
7	Είσοδος τάσης/έξοδος, χαμηλό επίπεδο	0		0.6	V
8	Είσοδος τάσης/έξοδος, υψηλό επίπεδο	4.2		5	V
9	Θεωρητική ζωή σχεδιασμού		≧ 20		Έτος
10	Υψόμετρο			≤4000	m

Ρεύμα ταξιδιού (χαρακτηριστικά που σχετίζονται με το υπολειμματικό ρεύμα):

	Κυματοειδές	Ψαροκόκαλο	Εορτασμός	Τύπος	Μέγιστος	Μονάδα
1	S-DC	-	3	4.5	6	α
2	2PDC	-	3.5	5	7	α
3	3PDC	-	3.1	4.5	6.2	α

Trip-time (υπολειμματικά χαρακτηριστικά που σχετίζονται με το ρεύμα):

	Κυματοειδές	Ψαροκόκαλο	Ρεύμα	Τύπος	Μέγιστος	Μονάδα
1	S-DC	-	6ma	100	1000	κ.Κ.
2	S-DC	-	60mA	50	300	κ.Κ.
3	S-DC	-	200ma	50	100	κ.Κ.
4	2PDC	-	60mA	50	300	κ.Κ.
5	2PDC	-	200ma	50	100	κ.Κ.
6	3PDC	-	60mA	50	300	κ.Κ.
7	3PDC	-	200ma	50	100	κ.Κ.

Notrip-time (υπολειμματικά χαρακτηριστικά που σχετίζονται με το ρεύμα):

	Κυματοειδές	Ψαροκόκαλο	Ρεύμα	Χαμηλής όρια	Μονάδα
1	Κηλίδα	50Hz	30mA	∞	κ.Κ.
2	Κηλίδα	50Hz	60mA	300	κ.Κ.
3	Κηλίδα	50Hz	150mA	80	κ.Κ.
4	Κηλίδα	50Hz	5α	80	κ.Κ.

Διάσταση προϊόντος (mm):

Σημείωση: Τα καλώδια τερματικού μπορούν να προσαρμοστούν.

Διάγραμμα χρονισμού:

■ ταχύτητα power-up VDD ≤ 5ms/v

■ T1 Ως χρόνος αναμονής, προτείνεται T1 ≥ 100ms

■ 50ms≤ T2≤100ms, CAL PIN Χαμηλή ώρα μεγαλύτερη από 50ms, το προϊόν αρχίζει να εισέρχεται στη μηδενική φάση

■ T3≥500ms και περιμένετε να ολοκληρωθεί το μηδέν για να ολοκληρωθεί

■ T4 ≈400ms και το σήμα αυτο-δοκιμής δοκιμής πρέπει να περιμένει μέχρι να ολοκληρωθεί το T3 πριν εφαρμοστεί

■ Εξόδου από πείρο ταξιδιού Υψηλή διάρκεια TX = 100ms (επαληθεύστε τη λειτουργία αυτοελέγχου)

■ Το TY = 100ms είναι ο χρόνος εξασθένισης υψηλού επιπέδου (απενεργοποιεί την επαλήθευση αυτο-δοκιμής)

Κύκλωμα αυτο-δοκιμής:

■ 2 Φύση στο ZCT για τη δημιουργία προσομοιωμένου υπολειμματικού ρεύματος DC
■ Χρησιμοποιώντας VDD για τη δημιουργία τυπικής τιμής = 6.53 MADC προσομοιωμένο υπολειμματικό ρεύμα
■ Αυτό το ρεύμα είναι η πιο περιορισμένη προϋπόθεση για να ελεγχθεί εάν το σύστημα λειτουργεί σωστό

Ψηφιακό κατώφλι αναστροφής σήματος:

■ Για την αποφυγή της ταλάντωσης του σήματος, έχει ρυθμιστεί η αναστροφή της εξόδου σήματος με κατώφλι και κατώτατο όριο ανάκτησης

■ Όταν έφτασε το κατώφλι， Το σχετικό flip x-out, και όταν το ρεύμα μειώνεται στο όριο ανάκτησης , το σχετικό x-out flip ξανά, πίσω σε κατάσταση χαμηλού επιπέδου
