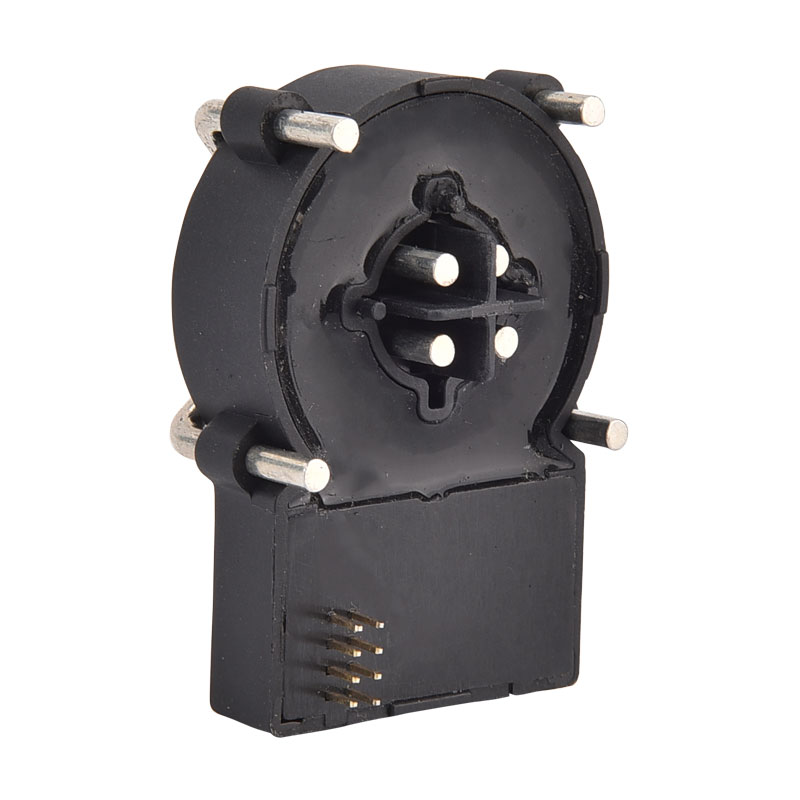

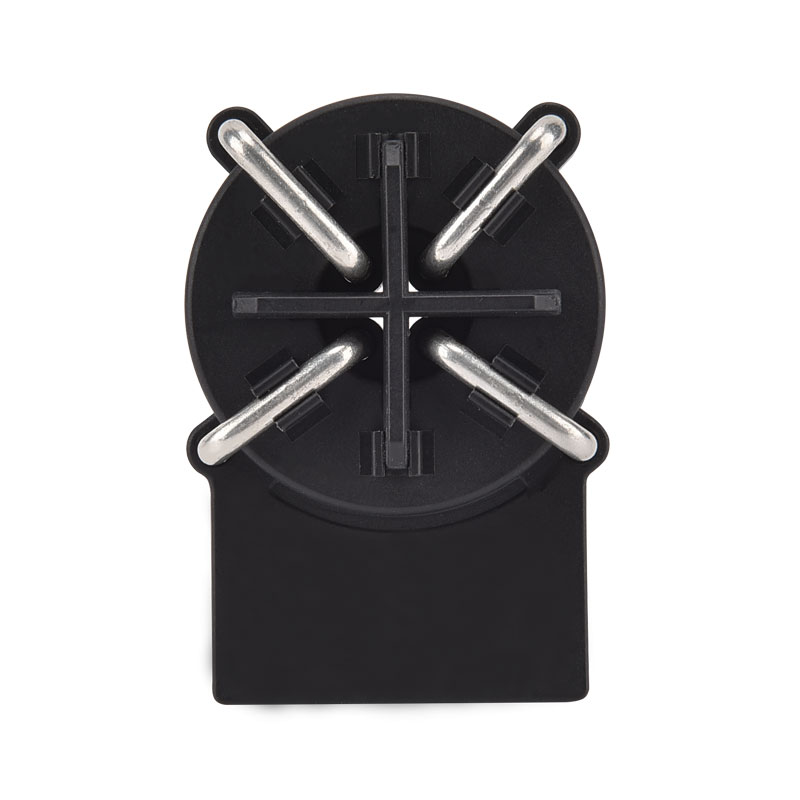

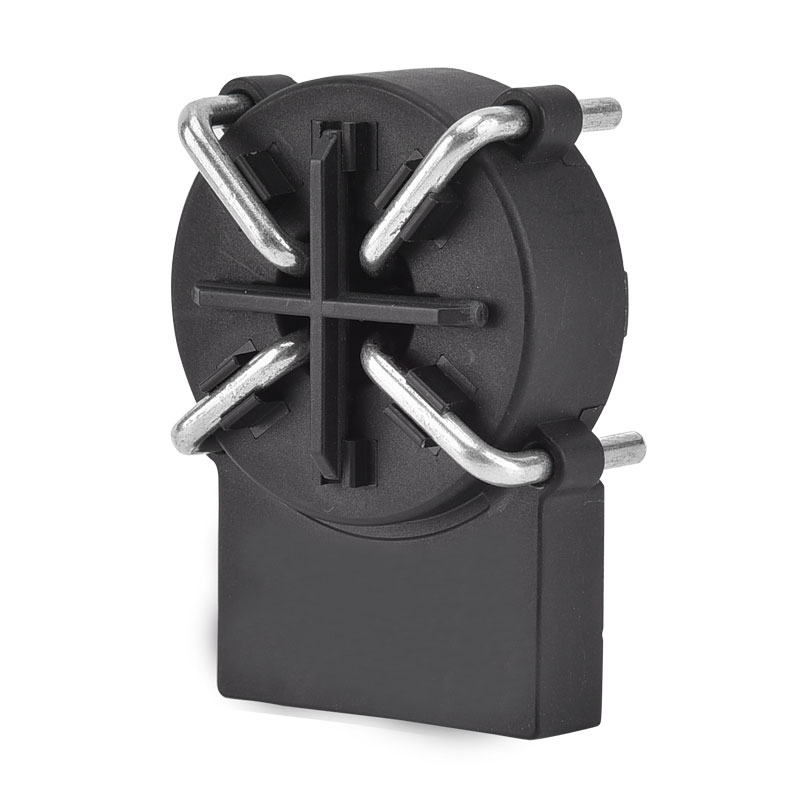

Μονάδα παρακολούθησης υπολειμματικού ρεύματος φορτιστή EV

Το Xinkong είναι ένας επαγγελματίας κατασκευαστής μονάδων παρακολούθησης και προμηθευτής υπολειμματικής μονάδας παρακολούθησης της μονάδας παρακολούθησης και προμηθευτής με πολυετή εμπειρία. Η μονάδα παρακολούθησης του φορτιστή EV που υπολείμματα παρακολούθησης μπορεί να ανταποκριθεί σε πολλές εφαρμογές, αν ενδιαφέρεστε για τις υπηρεσίες μας για ποιοτικές υπηρεσίες, μπορείτε να μας συμβουλευτείτε τώρα και θα σας επιστρέψουμε αμέσως. Ένα ελαττωματικό σύστημα μπορεί να γίνει επικίνδυνο για τους ανθρώπους ή να προκαλέσει πυρκαγιές. Πριν φτάσουν μέχρι τώρα, οι μονάδες ισχύος πρέπει να αποσυνδεθούν από το δίκτυο. Το ρεύμα διαρροής περιέχει εξαρτήματα DC και AC. Επομένως, είναι απαραίτητη μια μονάδα παρακολούθησης ευαίσθητης στην AC/DC.

Μοντέλο:XKCA-01-MD

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το Xinkong είναι ένας κατασκευαστής και προμηθευτής μονάδων παρακολούθησης φορτιστή EV φορτιστή, γνωστός για ποιοτική εξυπηρέτηση. Η Wenzhou Xinkong Import & Export Co., Ltd. είναι μια καινοτόμος επιχείρηση που ενσωματώνει την επιστημονική έρευνα, την παραγωγή και τις πωλήσεις. Το δίκτυο πωλήσεων της εταιρείας καλύπτει πολλές χώρες και περιοχές όπως η Ευρώπη και η Νοτιοανατολική Ασία και η ποιότητα και η εξυπηρέτηση των προϊόντων της παραλαμβάνονται καλά από τους πελάτες. Μπορείτε να είστε σίγουροι για να αγοράσετε μονάδα παρακολούθησης υπολειμματικού ρεύματος EV φορτιστή από εμάς.

Η μονάδα ανίχνευσης υπολειμματικού ρεύματος XKCA είναι ευρέως εφαρμόσιμη, ειδικά σε δημόσιους σταθμούς φόρτισης για ηλεκτρικά οχήματα, ηλεκτρικές μοτοσικλέτες, ηλεκτρικά ποδήλατα, τέλη φόρτισης και διαχείριση της ασφάλειας. Προσφέρει απλή χρήση και εύκολη εγκατάσταση.

Χαρακτηριστικά

■ Ενιαία τροφοδοσία +5 V
■ Διπλή ψηφιακή έξοδος ανοικτής αποστράγγισης, ένδειξη ταξιδιού 20MAAC/6MADC
■ 3 φάσεις πρωτογενείς αγωγοί στη μονάδα (τυπογραφικά 32α, μέγιστη 40α)
■ Έξοδος PWM για ένδειξη υπολειμματικής ρεύματος DC (0 ~ 30mA)
■ Έξοδος σφάλματος για ένδειξη σφάλματος συστήματος
■ Τοποθετημένο στην πλακέτα PCB
■ Λειτουργία αυτοελέγχου

Αιτήσεις

■ Ανίχνευση σφάλματος εδάφους

■ Σταθμός φόρτισης ηλεκτρικού οχήματος

■ Ανίχνευση ρεύματος διαρροής μετατροπέα

Πρότυπο

■ Ισχύει για τις απαιτήσεις υπολειμματικού ρεύματος IEC 62752

■ Ισχύει για τις απαιτήσεις υπολειμματικού ρεύματος IEC 62955 για RDC-PD

■ Ισχύει για τις απαιτήσεις υπολειμματικού ρεύματος UL2231

■ Στοιχεία σχεδίασαν πλήρη-πλήρη ROHS/Reach

Προσβολή προϊόντων

Τυπικό σχήμα εφαρμογής:

Ορισμός PIN:

Καρφίτσα-όχι	Όνομα καρφίτσας	Λειτουργία
1	Σφάλμα	■ PIN εξόδου ανοιχτής συλλογής για την ένδειξη της κατάστασης σφάλματος του συστήματος ■ Όταν δεν υπάρχει σφάλμα συστήματος, αυτός ο πείρος θα διεξαχθεί στο GND ■ Όταν εμφανίστηκε σφάλμα του συστήματος, αυτός ο ακροδέκτης θα είναι υψηλής εμφάνισης
2	Δοκιμαστής	■ Όταν ο πείρος αυτός διεξήχθη στο 0VDC, η μονάδα θα υπολογίσει τη μετατόπιση μηδενικού σημείου και θα αποθηκεύσει την τιμή για να εγγραφεί στο MCU για να ολοκληρώσει τη λειτουργία βαθμονόμησης. ■ Μετά την ολοκλήρωση της βαθμονόμησης, το σύστημα θα δημιουργήσει εσωτερικά προσομοιωμένο υπολειμματικό ρεύμα, για να ελέγξει εάν η μονάδα μπορεί να κάνει τη σωστή απόκριση. Κατά τη διάρκεια αυτής της διαδικασίας, το x20-out & x6-out θα μετατραπεί σε υψηλή ενίσχυση εάν η ενότητα λειτουργεί σωστή. Προσοχή: ■ Όταν χρησιμοποιείτε τη λειτουργία δοκιμής, το κύριο κύκλωμα πρέπει να αποκοπεί για να εξασφαλιστεί ότι δεν υπάρχει υπολειμματική ροή ρεύματος ■ Όταν χρησιμοποιείτε αυτήν τη λειτουργία PIN, ακολουθήστε το σχήμα του διαγράμματος χρόνου
3	X6-out	■ Εάν το υπολειμματικό ρεύμα υπερβαίνει την προκαθορισμένη τιμή Trippling DC (για αυτή τη μονάδα συνήθως 4.5 MADC), αυτή η έξοδος βρίσκεται σε κατάσταση υψηλής εντολής ■ Όταν το συνολικό υπολειμματικό ρεύμα R.M. ■ Όταν συμβαίνει το σύστημα συστήματος, αυτή η έξοδος βρίσκεται σε κατάσταση υψηλής εντολής ■ Για άλλες κανονικές συνθήκες, αυτή η έξοδος είναι σε χαμηλό επίπεδο (GND)
4	X20-out	■ Εάν το υπολειμματικό ρεύμα υπερβαίνει την προκαθορισμένη τιμή Tripping (για το Pure-AC τυπικά 17,8 MAAC), αυτή η έξοδος βρίσκεται σε κατάσταση υψηλής εντολής ■ Όταν συμβαίνει το σύστημα συστήματος, αυτή η έξοδος βρίσκεται σε κατάσταση υψηλής εντολής ■ Για άλλες κανονικές συνθήκες, αυτή η έξοδος είναι σε χαμηλό επίπεδο (GND)
5	ΑΕΔ	■ Γήνα
6	VDD	■ Τροφοδοσία μονάδας, τυπική τάση 5VDC ■ Εισαγωγή τάσης που απαιτείται για να είναι εντός 4.85 ~ 5.15VDC, δυνατότητα εξόδου ισχύος> 100mA ■ Κύλιση τροφοδοσίας ≤ 150mv (Προτείνεται να χρησιμοποιήσετε το κύκλωμα LDO, για αναφορά IC LP2985A-50DB)
7	PWM	■ Υποδεικνύοντας συστατικό υπολειμματικού ρεύματος DC με κύκλο λειτουργίας με 8kHz PWM ■ Ανάλυση εξόδου = 3.33%/madc από 0 ~ 30MADC ■ Ακρίβεια περίπου ± 0,5mA
8	N.C.	■ Δεν χρησιμοποιείται

Χαρακτηριστικά ηλεκτρικής/αξιοπιστίας:

	Απανθρακώνω	Εορτασμός	Τύπος	Μέγιστος	Μονάδα
1	Πρωτογενές ονομαστικό ρεύμα RMS (1 φάση / 3 φάση)		32	40	A
2	Τάση τροφοδοσίας	4.85	5	5.15	V
3	Θερμοκρασία λειτουργίας περιβάλλοντος	-40		+105	℃
4	Θερμοκρασία αποθήκευσης περιβάλλοντος	-20		+65	℃
5	Στατική κατανάλωση ενέργειας			110	MW
6	Ηλεκτρική κάθαρση;	6.5			mm
7	Ηλεκτρική κάθαρση; πρωτογενή δευτερόλεπτα	10			mm
8	Απόσταση ερπυσμού, πρωτογενή	8			mm
9	Απόσταση ερπυσμού, πρωτογενή δευτερόλεπτα	10			mm
10	Είσοδος τάσης, χαμηλό επίπεδο	0		0.6	V
11	Είσοδος τάσης, υψηλό επίπεδο	4.2		5	V
12	Θεωρητική ζωή σχεδιασμού	20			Έτος
13	Υψόμετρο			4000	m

Ρεύμα ταξιδιού (χαρακτηριστικά που σχετίζονται με το υπολειμματικό ρεύμα):

	Κυματοειδές	Ψαροκόκαλο	Εορτασμός	Τύπος	Μέγιστος	Μονάδα
1	Κηλίδα	50Hz	15	17.8	20	α
2	Α0	50Hz	11	17	26	α
3	A90	50Hz	10	18.5	27	α
4	Α135	50Hz	10	22.9	28	α
5	2PDC	-	3.5	5.0	7	α
6	3PDC	-	3.1	4.5	6.2	α
7	S-DC	-	3.0	4.5	6.0	α

Trip-time (υπολειμματικά χαρακτηριστικά που σχετίζονται με το ρεύμα):

	Κυματοειδές	Ψαροκόκαλο	Ρεύμα	Τύπος	Μέγιστος	Μονάδα
1	Κηλίδα	50Hz	30mA	50	1000	κ.Κ.
2	Κηλίδα	50Hz	60mA	16	100	κ.Κ.
3	Κηλίδα	50Hz	150mA	15	60	κ.Κ.
4	Κηλίδα	50Hz	5α ~ 100α	8.5	60	κ.Κ.
5	Α0	-	42mAM	25	100	κ.Κ.
6	Α0	-	84mA	18	60	κ.Κ.
7	Α0	-	210mA	10	60	κ.Κ.
8	A0+DC	-	42mA+6MADC	18	60	κ.Κ.
9	A0+DC	-	84mA+6MADC	15	60	κ.Κ.
10	A0+DC	-	210mA+6MADC	15	60	κ.Κ.
11	S-DC	-	6ma	48	1000	κ.Κ.
12	S-DC	-	60mA	16	100	κ.Κ.
13	S-DC	-	300mA	8.5	60	κ.Κ.
14	2PDC/3PDC	-	60mA	20	100	κ.Κ.
15	2PDC/3PDC	-	120mA	15	60	κ.Κ.
16	2PDC/3PDC	-	300mA	12	60	κ.Κ.
17	2PDC/3PDC	-	5α ~ 100α	12	60	κ.Κ.

Διάσταση προϊόντος (mm):

Διάγραμμα χρονισμού:

■ T0 Ως χρόνος αναμονής για σταθεροποίηση του συστήματος, T0 ≈ 270ms

■ T1 Ως χρόνος αναμονής, προτείνεται T1 ≥ 100ms

■ T2 Ως χρόνος βαθμονόμησης και αυτο-δοκιμής, προτείνεται 50ms ≤ T2 ≤ 100ms

■ T3 Ως χρόνος αναμονής για την αυτο-δοκιμή DC, T3 ≈ 200ms, προτείνεται να διαβάσετε X6-Out μετά από 300ms

■ T4 Ως χρόνος αναμονής για τον αυτο-δοκιμή AC, T4 ≈ 690ms, προτείνεται να διαβάσετε X30-Out μετά από 300ms

■ T5 Ως χρονικός χρόνος AC αυτο-δοκιμής, T5 ≈ 1580ms

■ T6 Ως χρόνος DC αυτο-δοκιμής Δοκιμαστικού χρόνου, T6 ≈ 1090ms

Κύκλωμα αυτο-δοκιμής:

■ 2 Φύση στο ZCT για τη δημιουργία προσομοιωμένου υπολειμματικού ρεύματος DC

■ Χρησιμοποιώντας VDD για τη δημιουργία τυπικής τιμής = 6.53 MADC προσομοιωμένο υπολειμματικό ρεύμα

■ Αυτό το ρεύμα είναι η πιο περιορισμένη προϋπόθεση για να ελεγχθεί εάν το σύστημα λειτουργεί σωστό

Ψηφιακό κατώφλι αναστροφής σήματος:

■ Για την αποφυγή της ταλάντωσης του σήματος, έχει ρυθμιστεί η αναστροφή της εξόδου σήματος με κατώφλι και κατώτατο όριο ανάκτησης

■ Όταν σκοντάφτει το όριο έφτασε, το σχετικό flip x-out, και όταν το ρεύμα μειώνεται στο όριο ανάκτησης , το σχετικό x-out flip ξανά, πίσω σε κατάσταση χαμηλού επιπέδου
